工程名称：曲江综合文化活动中心

工程地点：陕西省西安市曲江新区雁翔路与雁曲四路十字西南角

建设单位：陕西瑞福兴房地产开发有限责任公司

设计单位：中联西北工程设计研究院有限公司

施工单位：西安天幕实业有限公司

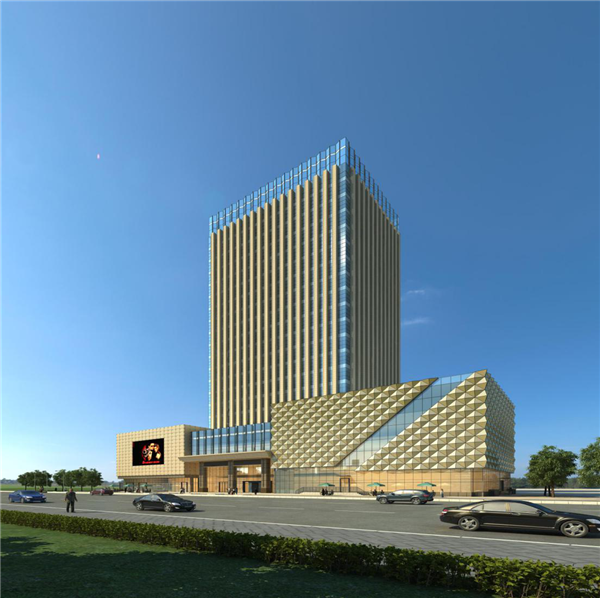

曲江综合文化活动中心项目位于陕西省西安市曲江新区雁翔路与雁曲四路十字西南角，北邻西安理工大学曲江校区。该项目总建筑面积31050.93平方米，地上二十层约23843.93㎡，地下二层约7207㎡，主楼为混凝土框架芯筒结构、裙楼为钢筋混凝土框架结构，建筑高度81.5米，幕墙高度88.9米。主楼以玻璃和石材线条为主，屋面是折线蓝色玻璃，像似本项目天空中的幕帐，裙楼东侧为凹凸进出的石材，裙楼西侧为四棱锥造型铝板。本单块造型铝板高2.1米，宽2.8米。突出平面0.4米。

 曲江综合文化活动中心项目裙楼铝板幕墙为四棱锥菱形，铝板幕墙面积为1300平米，因为造型特殊，每个面分格都不一样，对测量放线精确度要求高，因此从设计到施工经过一次次的讨论和试样，最终高质量的完成了这个由340块四棱锥铝板和半四棱锥铝板组合而成的造型。

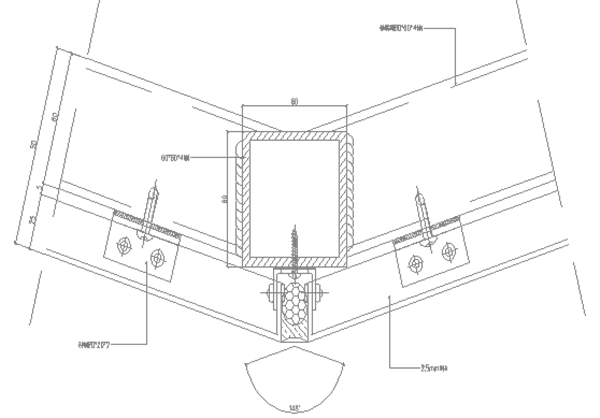

该造型铝板设计原方案一为龙骨跟随铝板造型进出布置，四棱锥铝板在顶点是一分为二有胶缝的效果，我司在综合考虑后认为原设计方案龙骨施工繁琐、效率低、精度难控制，材料使用量大、防水效果不如整体板的因素，因四棱锥铝板是两部分组成的整体效果不如四棱锥铝板是整块的好，最终采用方案二四棱锥铝板是整板的方案，方案二优点是现场安装效率高、胶缝少防水效果好、整体效果好、材料利用率高。

方案一

方案二

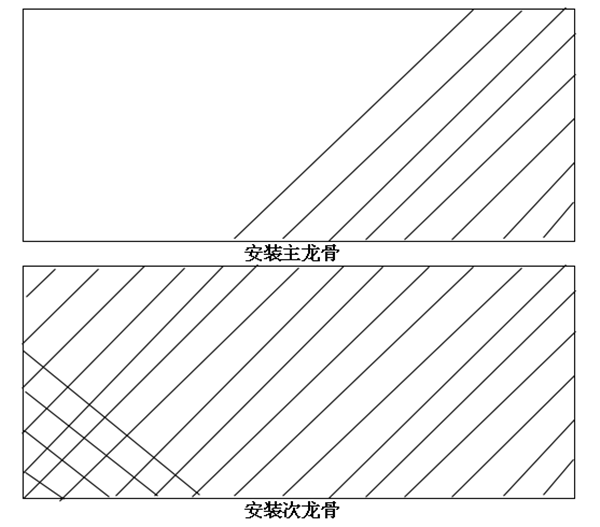

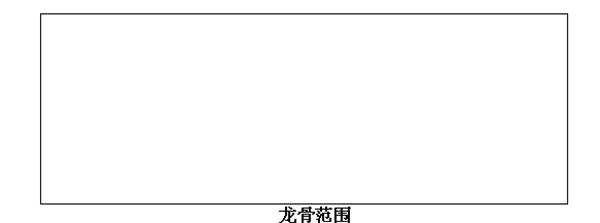

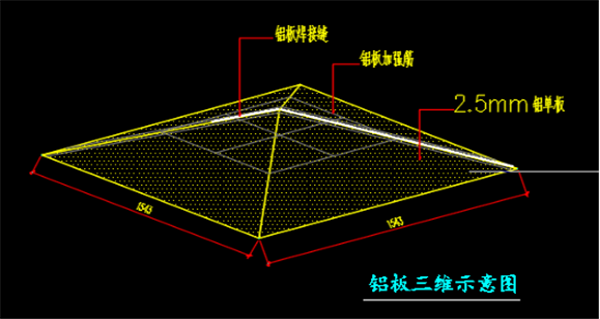

设计方案二确认后就是测试整块铝板整体变形性问题，首先安排铝板厂家1:1的比例试加工，现场实际测试整体强度的可靠性。经测试四棱锥铝板整体强度满足要求。接下来就是现场的施工，现场施工最大的难度就是放线，项目部将铝板龙骨线在电脑上1:1尺寸画出，现场首先在转角位置按整个面的长度控制转角主龙骨，然后在在主龙骨上按竖向分格弹出分格线，以此在最立面的最上面和最下面安装水平龙骨，这样就确定了整个面的上下左右范围。

 然后在竖向和水平龙骨上画分格线，然后在电脑上量出每个铝板左右尺寸尺寸，并且现场做实际模具以此来控制主龙骨和次龙骨的平行间距，这样就依次安装完所有的龙骨，最后安装铝板面板。

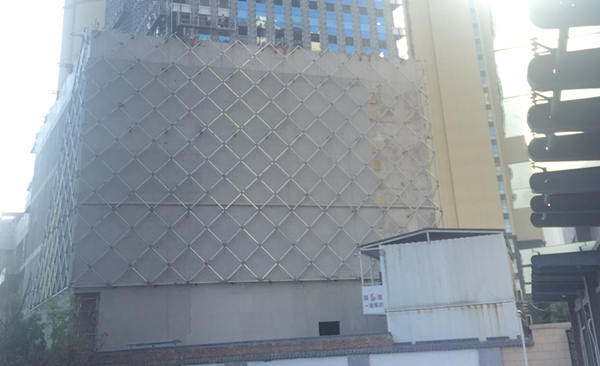

龙骨安装完成

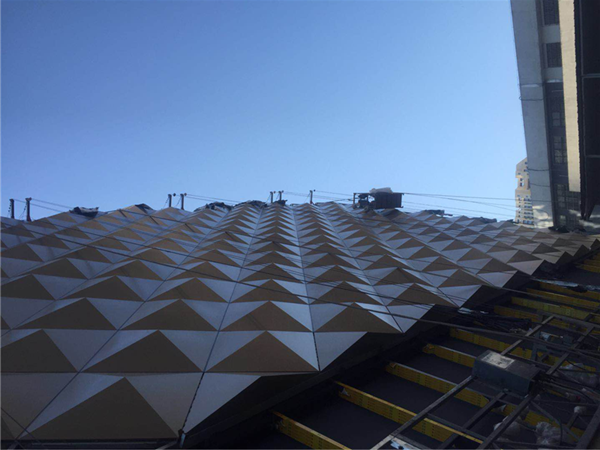

安装铝板面板首先做好成品保护工作，因为铝板面积大，特别是铝板顶点部位要做好保护，吊篮篮筐都要用塑料泡沫纸包好做好软保护。防止吊篮上下运行将铝板顶点和棱边划伤。铝板安装过程中严格控制缝隙，防止缝隙大小不一。

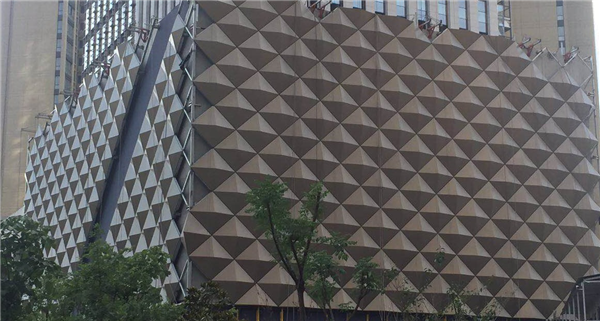

不同角度下的视觉效果

转角铝板方案为保证整体效果，铝板加工成整体板，铝板全部是三维制图，先加工一个现场先试装后续大面积下单。最后就是打胶，打胶的质量好坏直接影响整体效果，因此安排专业的打胶技术工施工，步步把关，确保每个工序保质保量完成。现场施工从一个面到另一个面、从下往上，经过测量放线、尺寸复核、埋板安装、龙骨安装、铝板面板安装、打胶、收口等全过程的监督，科学组织，精心施工，保证了施工质量，在现场施工中效率大大的提升，同时也降低了安装过程中的损坏率。

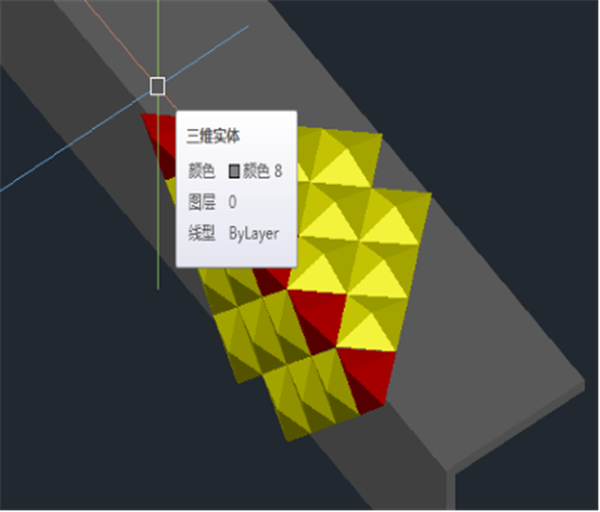

转角铝板三维建模

技术创新是天立足之本也是天幕三个革命之一，西安天幕坚持勇于开拓的创新精神、坚持出自天幕必为精品的格言。没有做不到的事只有想不到的事，在曲江综合文化活动中心项目，质量要求高，施工难度大，造型别致新颖，在整个项目施工过程中，我们一直以鲁班奖标准严格施工。因此，在此项目建设中我们大胆实践，勇于创新，展现天幕人不屈的风采，始终高标准高要求的姿态鞭策自己，用实际行动和结果诠释着“让客户和员工美梦成真”的企业使命。
